Gemini用户手册
1 产品简介
Gemini 是一款面向科研教育、个人开发的开源机器人平台，精巧设计，高性价比。Gemini 融合了AGV 和 AMR机器人理念，基于两轮差速运动机构，集成了激光雷达、深度相机、超声波阵列、麦克风阵列、单目阵列等10多个传感器，并提供了NVIDIA丰富的算力资源。为初学开发者提供了丰富的ROS/ROS2软件包和仿真环境，用户可以轻松开发机器人系统、定位导航、语音视觉、机器学习、仓储物流等功能。
2 发货清单
gemini出货单清单如下。
| 序号 | 名称 | 图片 | 数量 |
|---|---|---|---|
| 1 | Gemini机器人本体 |  |
x1 |

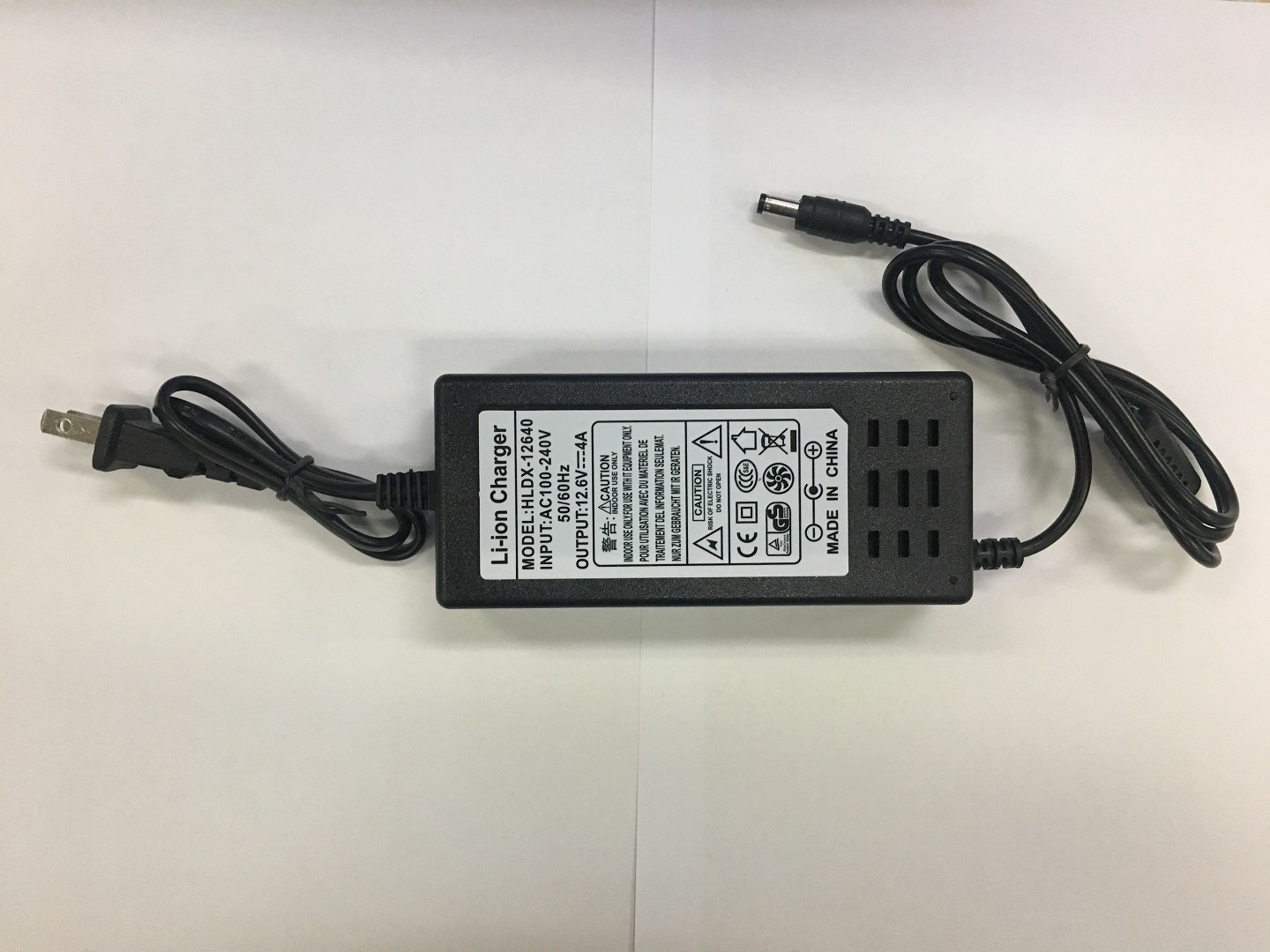

| 2 | 电池充电器 (12.6V/4A) |  |
x1 |

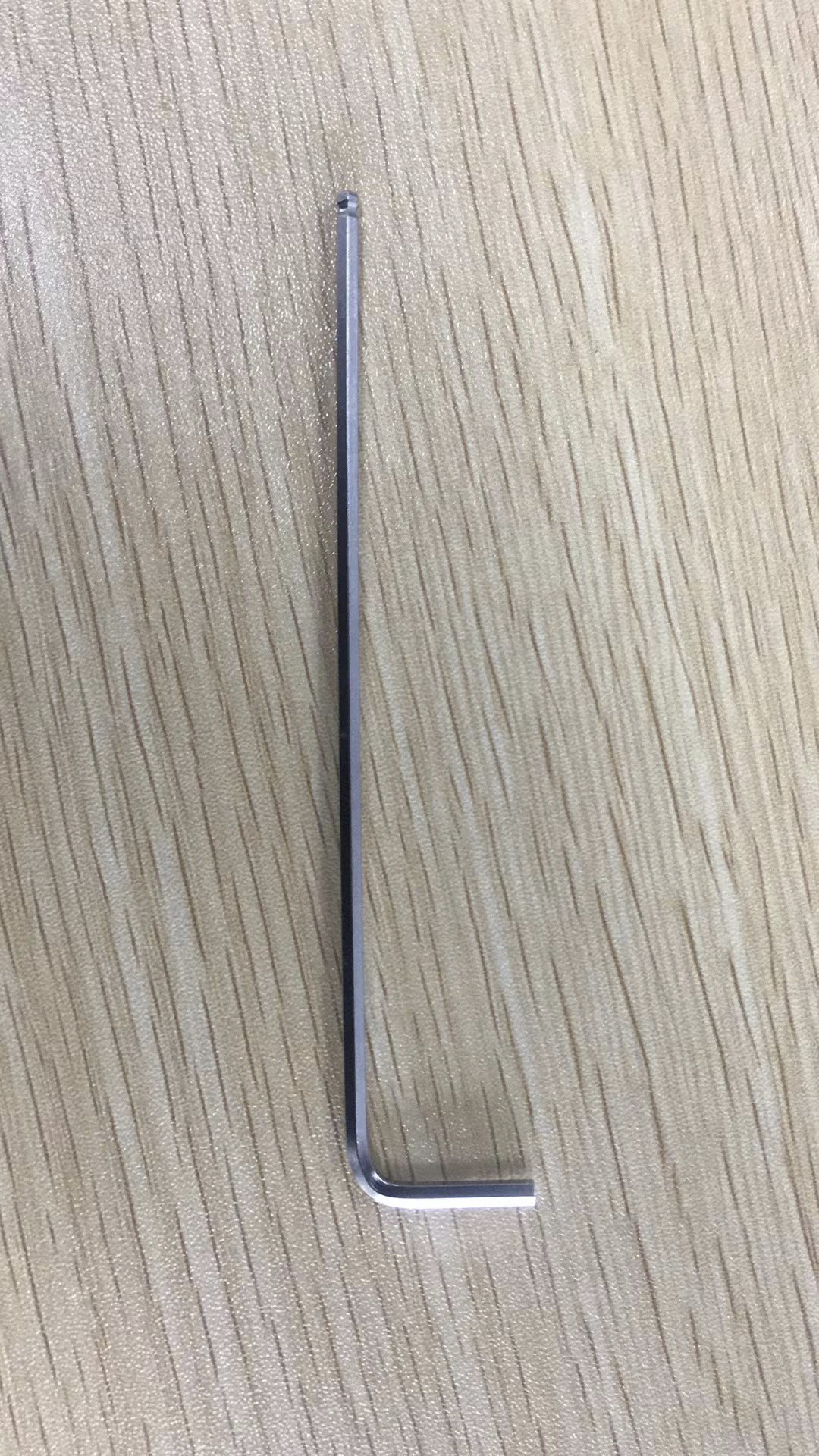

| 3 | 工具 |  |
x1 |
| 4 | 设备保修卡 / 服务手册 |  |
x1 |

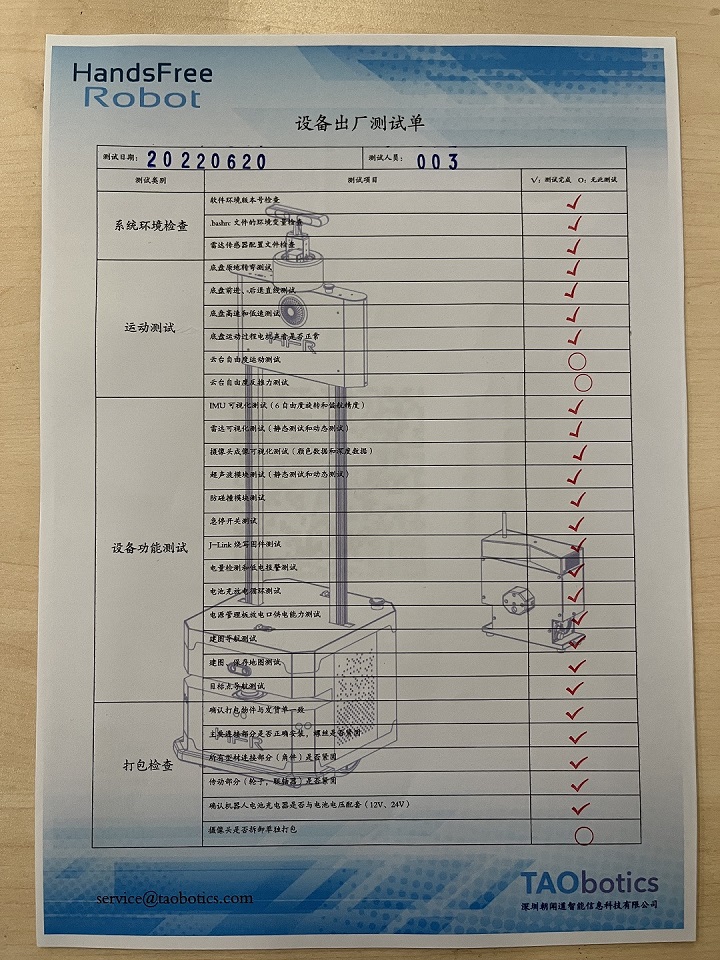

| 5 | 设备出厂测试单 |  |
x1 |
| 6 | 设备合格证 |  |
x1 |
3 产品介绍

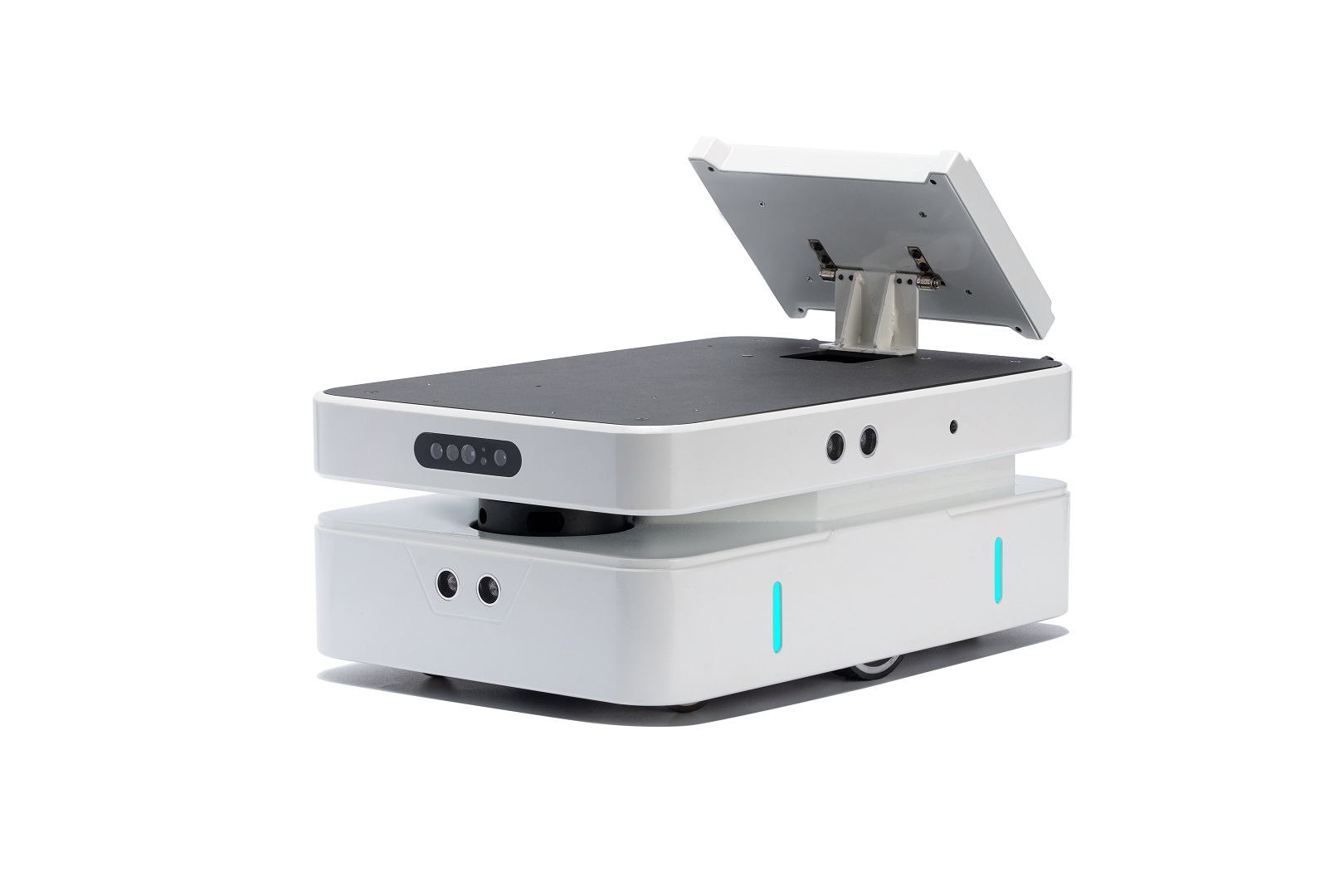

3.1 整车介绍
| 序号 | 说明 |
|---|---|
| A | 7英寸触摸屏 |
| B | 电量显示屏 |
| C | 麦克风 x 2 |
| D | WiFi 天线 |
| E | 高速充电头 |
| F | 电源开关 |
| G | RGB灯条 x 4 |
| 序号 | 说明 |
|---|---|
| H | 高清摄像头 x 2 |
| I | 电源扩展接口 |
| J | 6轴IMU |
| K | 大功率扬声器x2 |
| L | RGBD 摄像头 |
| M | 激光雷达 |
| N | 超声波 x 3 |
3.2 状态指示
用户可以通过安装在 Gemini上的电量显示屏、蜂鸣器以及灯光来确定车体的状态。
| 状态 | 描述 |
|---|---|
| 当前电压 | 当前电池电压可通过背面板中的电量显示屏幕查看，精确到0.1V |
| 低电压报警 | 当电池电压低于10V时，车体会发出“滴-滴-滴”刺耳的声音进行提示。 |
| 上电 | 上电时,蜂鸣器会发出"滴~"的声音, 且电量显示模块以及屏幕会亮起 |
3.3 注意事项
3.3.1 环境
- 首次使用，请先仔细阅读本手册，了解基本操作内容与操作规范。
- 在-20℃~45℃的环境温度中使用。
- 如果车辆非单独定制 IP 防护等级，车辆防水、防尘能力为 IP22。
- 确保设备的电量充足。
- 确保车辆无明显异常。
3.3.2 检查
- 当设备低电量报警时请及时充电。
- 当设备出现异常时，请立即停止使用，避免造成二次伤害。
- 当设备已经有出现异常时，请联系相关技术人员处理，切勿擅自处理。
3.3.3 操作
- 保证控制时周围区域相对空旷。
- 在视距内控制。
- Gemini 最大的载重为 20 KG。
- Gemini 安装外部扩展时，确认扩展的质心位置，确保在旋转中心。
3.3.4 充电
- Gemini 产品默认配备一个5V/4A的充电器，可满足用户的充电需求；
- 请关机充电，正常充电时，底盘没有指示灯说明。具体指示灯请看充电器上说明；
- 充电时请确保 Gemini 底盘处于停机断电状态，请确认尾部开关处于关闭状态。
- 充电时，确保周围环境温度大于 0℃；
- 将充电器的插头插入车尾的充电口中；
- 充电器连接电源，即可进入充电状态；
3.3.5 保养
- 请根据设备的 IP 防护等级在满足防护等级要求的环境中使用；
- 车辆开机以后请勿直接推动车辆，该行为会损伤电机或车轮等结构；
3.3.6 使用前的准备

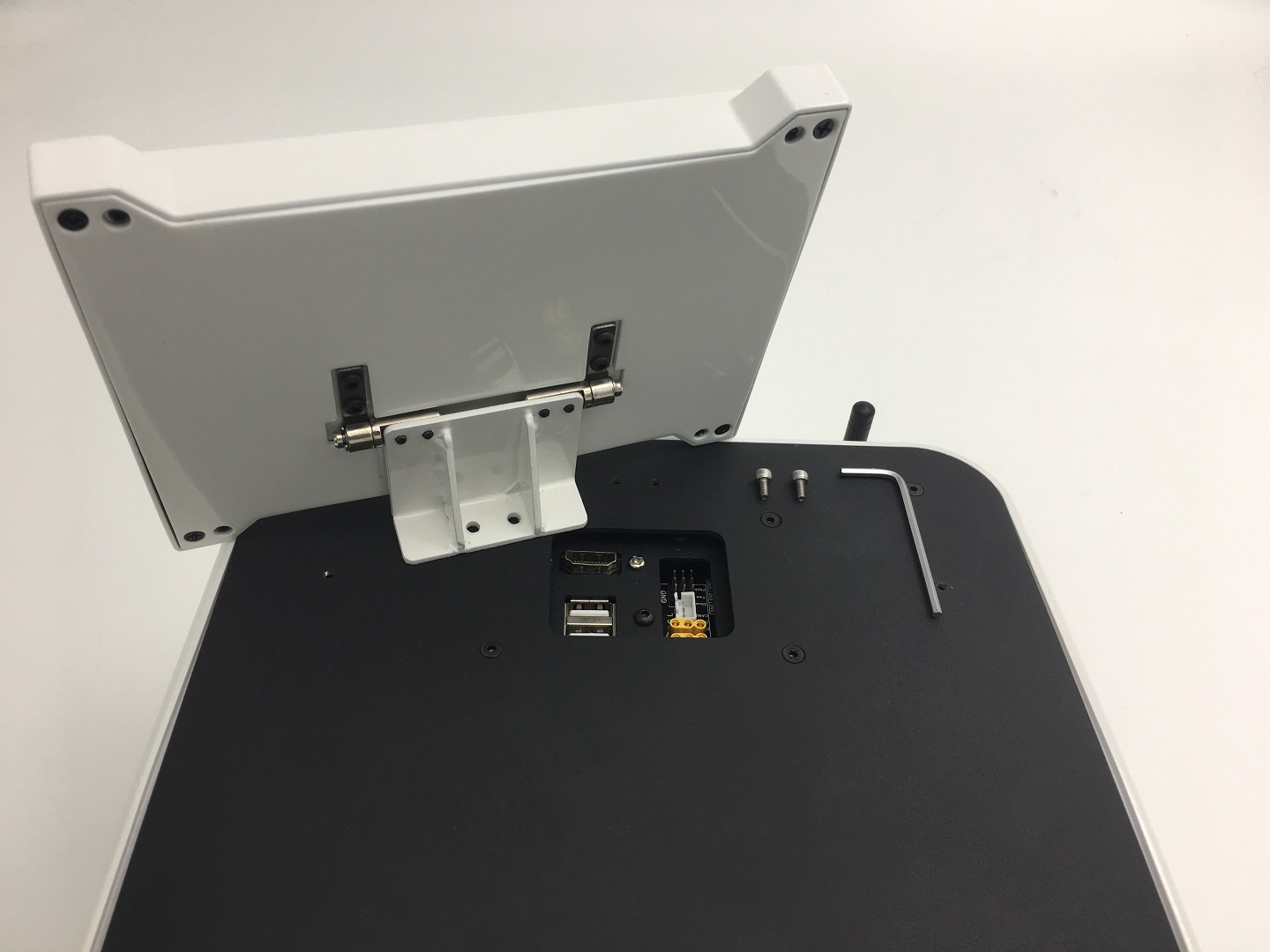

为了运输过程中的安全，本产品在发货时没有安装屏幕，用户在收到无人车以后，在使用之前，需参考下文内容安装屏幕。 Gemini的配件中包含了安装屏幕的螺丝以及扳手
用户可选择对应型号的扳手将螺丝拧到安装屏幕的孔位中，安装完成后如下图所示。
之后用户需要连接屏幕的供电线和 HDMI 线，供电线和HDMI线如下图所示

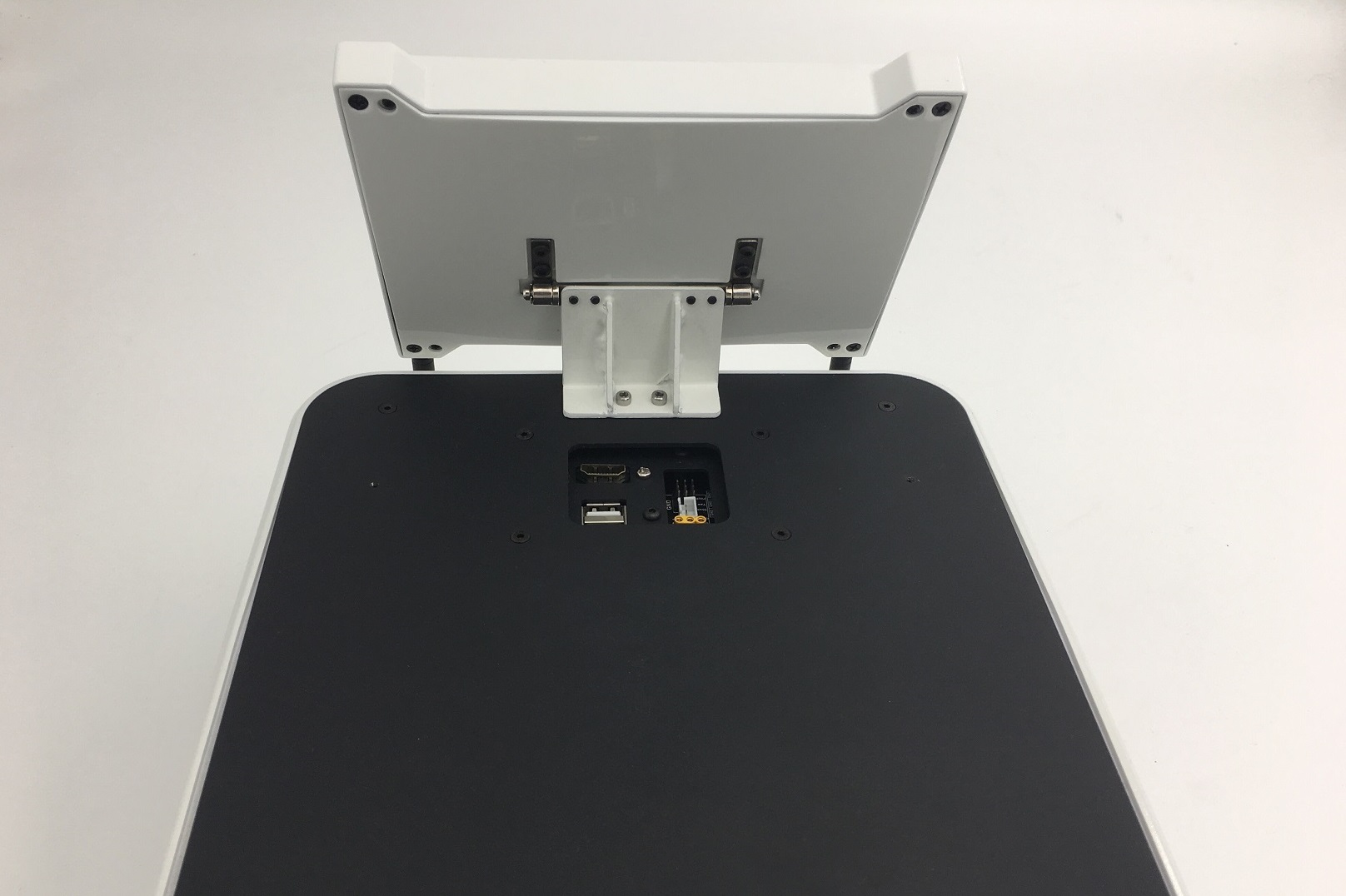

用户可参考下图中的方式连接这两条线，屏幕上具有一个HDMI接口以及两个 Micro b 接口，这两个 Micro b 接口中，如果连接上边的接口，则可以启用屏幕的触摸功能，用户可根据自己的需求选择具体使用哪个接口。

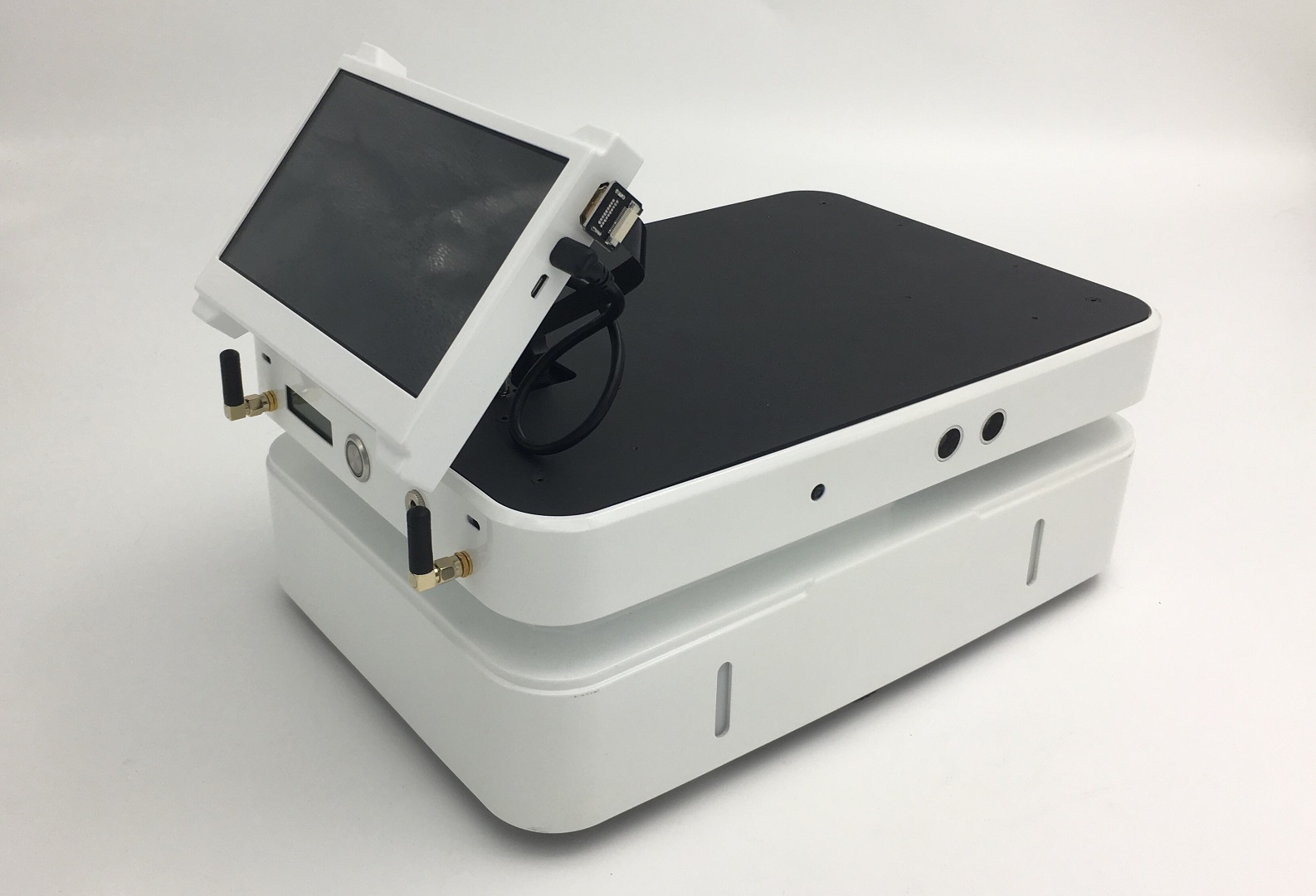

连接好的小车如下图所示
4 功能参数
| 参数类型 | 项目 | 指标 |
|---|---|---|
| 硬件参数 | 外形尺寸（mm） | 350 x 235 x 140 |
| 底盘高度（mm） | 12 | |
| 驱动方式 | 2轮差速，4从动轮，前置摆臂悬挂 | |
| 自重（Kg） | 5kg | |
| 最大负载 | 20kg | |
| 最大速度 | 0.65m/s | |
| 最大爬坡角度 | 25° | |
| 电池 | 15000mAh(15Ah) 12V | |
| 电源接口 | DC（5.5 x 2.5mm） | |
| 电源扩展 | 12V 5A x 2、5V 2A x 2 | |
| 工作时间 | 4h | |
| 待机时间 | 8h | |
| 指示灯 | RGB灯条 x 2 | |
| 系统参数 | 工控机 | NVIDIA Jetson Nano(4G) |
| CPU | Quad-core ARM A57 @1.43GHz | |
| GPU | 128-core Maxwell | |
| 系统 | Ubuntu 18.04LTS | |
| ROS 版本 | ROS Melodic | |
| 通讯接口 | USB、WiFi、HDMI、CAN、Sbus | |
| 扬声器 | 3W 功率扬声器 x 2 | |
| 显示器 | 7英寸 1024 x 600 触摸屏 | |
| 传感器 | 6轴 IMU | MPU6050 |
| 电机编码器 | 3 | |
| 超声波 | 3 个，探测距离450mm | |
| 激光雷达 | 最大探测距离16m | |
| 高清摄像头 | 2 个，120度无畸变，800万像素 | |
| 深度相机 | 深度范围0.3m—3m； RGB：1920x1080@30fps； Depth：640x400@30fps |
|
| 语音模块 | 2 个麦克风，支持Snowboy Voice Assistant |
5 主要零部件
5.1 主机参数
| 项目 | 指标 |
|---|---|
| CPU | Ouad-Core ARMCortex-A57 MPCore |
| 主频 | 64bitSoca1.43GHz |
| GPU | 128-core NVIDIAMaxwellTM GPU |
| AI性能 | 473 GFLOPS |
| 内存 | 4GB 64-bit(LPDDR425.6GB/s) |
| WiFi | 2.4G,5G |
| 蓝牙 | 有 |
| 网络 | 千兆以太网(RJ45) |
| POE供电 | 有 |
| 额定功率 | 5W-10W |
| 显示 | HDM1DisplayPort |
| 摄像头 | CSI |
| IO | 40pin |
| USB | 4xUSB 3.0 |
5.2 RGBD摄像头参数
| 项目 | 参数 |
|---|---|
| Baseline | 40mm |
| 深度范围 | 0.3m—3m |
| 功耗 | 整机工作平均功耗<2W，激光开启瞬间峰值 <5W(持续时间 3ms),待机功耗典型值为<0.7W |
| 深度图分辨率 | 640 x 400@30fps 320 x 200@30fps |
| 彩色图分辨率 | 1920 x 1080@30fps 1280 x 720@30fps 640 x 480@30fps |
| 精度 | TBD |
| 深度 FOV | H 67.9° ， V 45.3° |
| 彩色 FOV | H 71° ，V43.7° @1920 x 1080 |
| 延迟 | 30-45ms |
| 数据传输 | USB2.0 或以上 |
| 支持操作系统 | Android / Linux / Windows7/10 |
| 供电方式 | USB |
| 工作温度 | 10℃ ~ 40℃ |
| 适用场景 | 室内 |
| 防尘防水 | 基础防尘 |
| 安全性 | Class1 激光 |
| 尺寸(毫米) | 59.6 x 17.4 x 11.1mm |
5.3 雷达参数
| 项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 测距频率 | / | 10000 | / | Hz | / |
| 扫描频率 | 5 | 7 | 12 | Hz | / |
| 测距范围 | 0.12 | / | 16 | m | 80%反射率 |
| 扫描角度 | / | 0-360 | / | ° | / |
| 绝对误差 | / | 2 | / | cm | 测距≤1m |
| 相对误差 | / | 2.0% | / | / | 1m<测距≤8m |
| 角度分辨率 | 0.18@5Hz | 0.25@7Hz | 0.43@12Hz | ° | / |
5.4 超声波参数
| 项目 | 参数 |
|---|---|
| 探测距离 | 2-450cm |
| 探测精度 | 0.5cm |
| 探测频率 | 20Hz |
| 通信接口 | TTL串口 |
| 输出方式 | USB输出 |
5.5 无线网卡参数
| 项目 | 参数 |
|---|---|
| 网卡芯片 | Intel 8265AC |
| 无线频段 | 2.4GHz / 5GHz |
| 无线速率 | 300Mbps / 867Mbps |
| WiFi协议 | 802.11ac |
| 蓝牙版本 | 4.2 |
6 扩展板

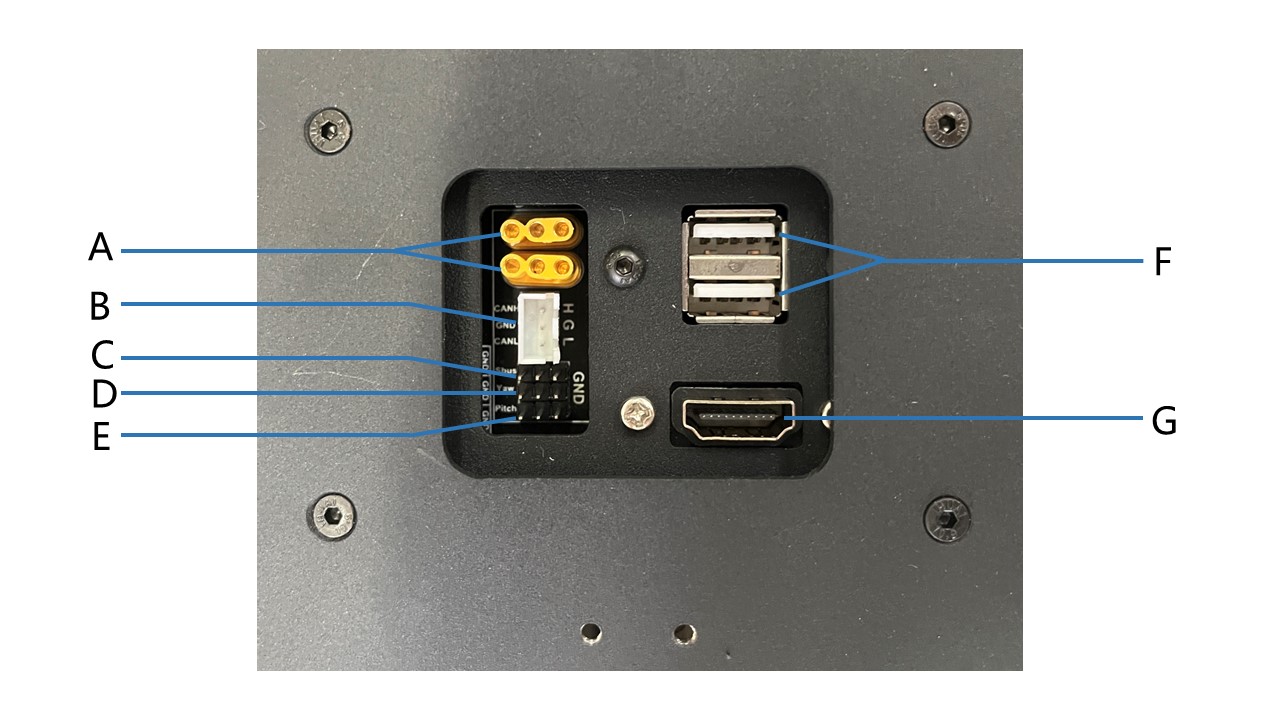

在Gemini 上面方留有可供用户二次开发使用的电源以及信号扩展接口，详细介绍如下。
| 序号 | 名称 | 描述 |
|---|---|---|
| A | MR30电源扩展接口 x 2 | 左一孔为GND , 其与左二孔之间形成12V电流,与左三孔之间形成5V电流 |
| B | CAN总线扩展接口 | 从上到下依次为CANH、GND以及CANL |
| C | Sbus信号扩展接口 | Sbus遥控信号扩展接口 |
| D | 云台信号扩展 | 云台 Yaw 信号扩展 |
| E | 云台信号扩展 | 云台 Pitch 信号扩展 |
| F | USB扩展接口 x 2 | USB 2.0 |
| G | HDMI信号扩展接口 | HDMI信号接口 |
7 常见问题与解决
Q: Gemini 上电后主机开机了屏幕不亮
A:
原因分析：无人车长时间的运动导致屏幕的供电线或者HDMI线松动，导致屏幕无法正常显示内容。
解决方案：检查这两根线的连接是否紧固，如果存在松动的状况，则重新连接即可。
Q：Gemini 的运动表现不正常，如使用键盘遥控直线行走的时候，左偏或右偏严重，而里程计中显示一切正常，或者导航程序无法正常执行等
A：
原因分析：由于无人车长时间运动导致车轮松动
解决方案：用户可检查轮胎的紧固螺丝是否松动，如若松动则使用工具紧固螺丝。
